Sve što trebate znati o samopodmazujućim ležajevima (i zašto vam štede vrijeme i novac)

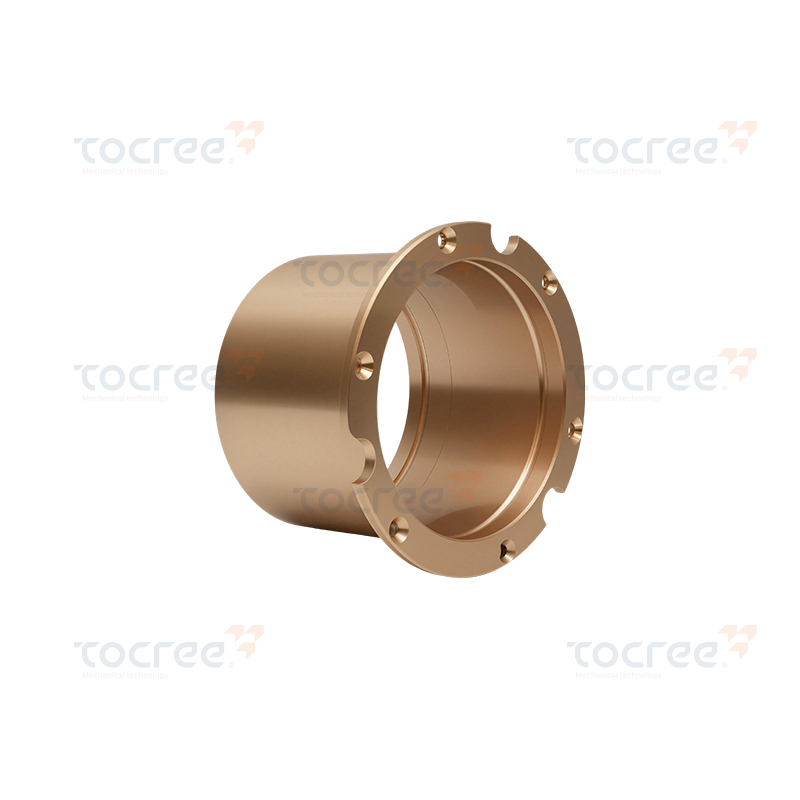

Što je samopodmazujući ležaj i kako radi?

Samopodmazujući ležaj je vrsta ležaja koji sadrži vlastito mazivo ugrađeno izravno u materijal ležaja — nije potrebna vanjska mast, ulje ili raspored održavanja. Mazivo je ugrađeno u obliku čvrstih čestica, poroznih struktura ili posebnih polimernih spojeva koji tijekom rada oslobađaju tanki film podmazivanja na površini osovine. Ovo kontinuirano, kontrolirano otpuštanje smanjuje trenje i trošenje tijekom cijelog vijeka trajanja ležaja.

Mehanizam radi kroz ono što inženjeri nazivaju tehnologijom "prijenosnog filma". Kako se osovina okreće ili klizi po površini ležaja, mikro-količine maziva - obično grafita, PTFE (politetrafluoroetilena) ili molibden disulfida - prenose se na spojnu površinu. To stvara samoobnavljajući zaštitni sloj koji održava nisko trenje čak i pod dugotrajnim teškim opterećenjima. Za razliku od konvencionalnih ležajeva podmazanih uljem koji se oslanjaju na tekući film za odvajanje pokretnih dijelova, samopodmazujući dizajni ovise o kemiji u čvrstom stanju da obave isti posao - ali uz mnogo manje održavanja.

To ih čini privlačnim rješenjem u primjenama gdje je ponovno podmazivanje nepraktično, gdje je kontaminacija uljima ili mastima neprihvatljiva ili gdje oprema treba pouzdano raditi u ekstremnim uvjetima kao što su visoke temperature, vakuum ili kemijski agresivna okruženja.

Glavni tipovi samopodmazujućih ležajeva

Nisu svi samopodmazujući ležajevi napravljeni na isti način. Pravi tip ovisi o vašim zahtjevima opterećenja, radnoj temperaturi, brzini i okruženju. Evo raščlambe najčešće korištenih kategorija:

Ležajevi od poroznog metala (sinterirani).

Izrađeni su od komprimiranih i sinteriranih metalnih prahova - obično bronce ili željeza - koji iza sebe ostavljaju mrežu međusobno povezanih pora. Pore ​​su prethodno zasićene uljem, koje curi kroz kapilare kada se ležaj zagrije tijekom upotrebe, a zatim se uvlači natrag kada se ohladi. Ovo "disanje" čini sinterirane ležajeve izvrsnim za lake do srednje zahtjevne primjene kao što su mali motori, ventilatori i kućanski aparati. Oni su jeftini, tihi i mogu trajati godinama bez dodatnog podmazivanja.

Čvrsti polimerni i PTFE ležajevi

Samopodmazujući ležajevi na bazi polimera izrađeni su u potpunosti od sintetičke plastike — PTFE, najlona, acetala ili PEEK-a — često pomiješanih s punilima za ojačavanje poput staklenih vlakana, ugljika ili brončanog praha. Posebno PTFE ima jedan od najnižih koeficijenata trenja od bilo kojeg čvrstog materijala, što ove ležajeve čini idealnim za čista okruženja kao što su obrada hrane, farmaceutski strojevi i medicinska oprema. Također su potpuno otporni na koroziju i nisu električki vodljivi.

Kompozitni ležajevi (s metalnom podlogom i polimernom oblogom)

Kompozitni samopodmazujući ležajevi kombiniraju čeličnu ili brončanu potpornu ljusku s tankim vezanim slojem obloge na bazi PTFE ili sličnog polimera. Metalna podloga osigurava visoku strukturnu čvrstoću i izvrsnu disipaciju topline, dok polimerna površina podnosi podmazivanje. Ovaj hibridni dizajn podržava značajno veća opterećenja od čistih polimernih ležajeva i naširoko se koristi u automobilskim komponentama (šarke za vrata, poluge ovjesa), poljoprivrednim strojevima i građevinskoj opremi.

Ležajevi s grafitnim čepom i karbonski ležajevi

Ti su ležajevi obično izrađeni od bronce ili lijevanog željeza s grafitnim umetcima umetnutim ili izlivenim izravno u tijelo. Grafit je izvrsno kruto mazivo — zadržava svoja svojstva na ekstremno visokim temperaturama iu okruženjima gdje bi se ulja razgradila ili isparila. Ugljično-grafitni ležajevi posebno se koriste u parnim turbinama, pumpama za rukovanje vrućim tekućinama i industrijskim pećnicama gdje radne temperature mogu premašiti 400°C. Također dobro rade u vlažnim okruženjima jer voda zapravo poboljšava učinak podmazivanja grafita.

Ležajevi namotani nitima i vlaknima ojačani

Koriste se u teškim industrijskim i pomorskim primjenama, ovi ležajevi izrađeni su od slojeva tkane tkanine (često staklenih ili karbonskih vlakana) impregniranih smolom i PTFE-om. Nude izuzetnu nosivost, otpornost na udarce i često se nalaze u ležajevima kormila brodova, dilatacijskim spojevima mostova i hidrauličkim cilindrima. Njihova sposobnost toleriranja rubnog opterećenja i neusklađenosti osovine također ih čini popularnima u terenskim vozilima i rudarskoj opremi.

Kako se samopodmazivi ležajevi uspoređuju s konvencionalnim ležajevima

Odabir između samopodmazujućih i konvencionalno podmazivanih ležajeva uključuje kompromise u nekoliko dimenzija izvedbe i troškova. Tablica u nastavku sažima ključne razlike:

Gdje se koriste samopodmazujući ležajevi?

Privlačnost ležajeva bez ulja i održavanja obuhvaća širok raspon industrija. Evo nekih od najčešćih primjena u stvarnom svijetu u kojima ovi ležajevi blistaju:

• Automobilska industrija: Šarke vrata, sklopovi pedala, mehanizmi sjedala, čahure ovjesa i poluge upravljača imaju koristi od samopodmazujućih kliznih ležajeva. Očekuje se da će ovi dijelovi trajati cijeli životni vijek vozila bez podmazivanja — točno ono što pružaju kompozitni i polimerni ležajevi.
• Prerada hrane i pića: Transporteri, miješalice, strojevi za punjenje i linije za pakiranje u prehrambenim pogonima ne podnose kontaminaciju uljem ili mašću. Ležajevi obloženi PTFE-om ili polimerom usklađeni s FDA ovdje su standardno rješenje, omogućujući nesmetan rad bez ikakvog rizika od kontaminacije proizvoda.
• Zrakoplovstvo i obrana: Sateliti, pokretači zrakoplova, stajni trapovi i kontrolne površine izloženi su uvjetima vakuuma i ekstremnim promjenama temperature gdje su tekuća maziva nepraktična ili jednostavno ispare. Ležajevi na bazi grafita i krutog maziva sa suhim filmom se intenzivno koriste u ovim primjenama.
• Građevinska i teška oprema: Bageri, buldožeri i dizalice rade u prašnjavim, blatnim okruženjima s visokim udarima. Izdržljivi kompozitni ležajevi i brončane grafitne čahure podnose ove uvjete daleko bolje od zabrtvljenih kotrljajućih ležajeva koji mogu biti kontaminirani ili preopterećeni.
• Pomorske primjene: Ležajevi kormila, čahure osovine propelera i hardver podvodne palube imaju koristi od samopodmazujućih ležajeva podmazanih vodom ili ugljičnim grafitom koji su otporni na koroziju i rade učinkovito čak i kada su uronjeni.
• Pumpe i ventili: U kemijskim postrojenjima, rafinerijama i proizvodnji električne energije, crpke često rade s vrućim, agresivnim ili abrazivnim tekućinama. Brončani ili karbonski ležajevi začepljeni grafitom podnose te tekućine bez potrebe za posebnim sustavom podmazivanja.
• Mali motori i aparati: Ležajevi od sinterirane bronce nalaze se u gotovo svakom malom elektromotoru - od ventilatora za hlađenje računala do pumpi perilice rublja - jer su kompaktni, tihi i ne zahtijevaju nikakvo održavanje tijekom životnog vijeka proizvoda.

Ključni čimbenici izvedbe koje treba razumjeti prije odabira

Odabir pogrešnog samopodmazujućeg ležaja za vašu primjenu jedan je od najčešćih uzroka preranog kvara. Kritični parametri za procjenu su:

PV vrijednost (pritisak × brzina)

PV vrijednost je umnožak opterećenja ležaja (u MPa ili psi) i površinske brzine osovine (u m/s ili ft/min). Svaki samopodmazujući materijal za ležaj ima maksimalnu dopuštenu PV ocjenu — prekoračenje uzrokuje pregrijavanje ležaja i brzo trošenje. Na primjer, neispunjeni PTFE ima granicu PV od oko 0,1 MPa·m/s, dok PTFE kompozitni ležajevi s brončanom podlogom mogu podnijeti 0,5 MPa·m/s ili više. Uvijek provjerite tablicu podataka o PV-u proizvođača i primijenite faktor sigurnosti.

Radna temperatura

Polimerni ležajevi imaju gornje temperaturne granice — PTFE obično dostiže maksimalnu temperaturu od oko 260°C, dok PEEK može podnijeti do 300°C. Ugljično-grafitni i brončani ležajevi s grafitnim čepom mogu ići znatno iznad 400°C. Jednako je važno uzeti u obzir performanse na niskim temperaturama: u hladnim okruženjima neki polimeri postaju krti, što može dovesti do pucanja pod opterećenjem. Navedite i minimalnu i maksimalnu radnu temperaturu prilikom nabave ležajeva.

Materijal osovine i završna obrada površine

Ležajevi koji se sami podmazuju osjetljivi su na kvalitetu površine vratila na način na koji nisu ležajevi podmazani uljem. Hrapava površina vratila može brzo ostrugati polimer ili film maziva, dramatično skraćujući vijek trajanja ležaja. Većina proizvođača preporučuje hrapavost površine osovine od Ra 0,4 do 0,8 µm za optimalnu izvedbu. Osovine od kaljenog čelika (HRC 45 ili više) imaju veliku prednost u odnosu na mekani ili nehrđajući čelik, koji može izazvati neugodnost prema određenim materijalima za ležajeve.

Zazor i prilagodba

Za razliku od kotrljajućih ležajeva, klizni samopodmazujući ležajevi zahtijevaju precizan dijametralni razmak između provrta i osovine. Prečvrsto, i ležaj bi mogao zapeti ili stvarati pretjeranu toplinu. Previše labavo i dobit ćete vibracije, buku i ubrzano trošenje. Tipični preporučeni razmaci kreću se od 0,01% do 0,1% promjera osovine, ovisno o vrsti materijala i primjeni — uvijek se obratite proizvođačevim smjernicama za ugradnju.

Uobičajene pogreške pri ugradnji samopodmazujućih ležajeva

Čak će i najbolji ležaj rano otkazati ako je neispravno ugrađen. Pripazite na ove česte pogreške:

• Nanošenje masti "čisto radi sigurnosti": Dodavanje vanjske masti ležaju koji ne zahtijeva održavanje može zapravo privući onečišćenja i, u nekim slučajevima, nabubriti polimerne obloge ili isprati ugrađeno mazivo. Samopodmazujući ležajevi dizajnirani su za rad na suho — vjerujte inženjerstvu.
• Pritisak s prevelikom snagom: Ležajevi od polimera i kompozita mogu puknuti ili se deformirati pod agresivnim presovanjem. Uvijek koristite alat za prešanje koji ravnomjerno raspoređuje silu po cijeloj površini ležaja. Tehnike stezanja pomoću tekućeg dušika dobro funkcioniraju za precizne sklopove.
• Zanemarujući tolerancije provrta kućišta: Provrt kućišta mora biti strojno obrađen prema ispravnoj toleranciji. Prevelik provrt omogućuje ležaju da se vrti ili ljulja u kućištu (poznato kao "hodanje"), dok premali provrt može zgnječiti ležaj, smanjujući unutarnji zazor na opasne razine.
• Upotreba pogrešnog materijala osovine: Meke osovine ili osovine s lošom završnom obradom čest su uzrok preranog trošenja. Ako vaša osovina nije prikladna za rad sa suhim polimerom, razmislite o površinskoj obradi kao što je tvrdo kromiranje ili nitriranje.
• S obzirom na razdoblje uhodavanja: Neki samopodmazujući ležajevi - posebno PTFE kompozitni tipovi - trebaju kratko razdoblje uhodavanja kako bi se uspostavio prijenosni film. Trenutačni rad pod punim opterećenjem može oštetiti površinu ležaja prije nego što se zaštitni film potpuno formira. Počnite sa smanjenim opterećenjem ako je moguće.

Kako odabrati pravi samopodmazujući ležaj za svoju primjenu

Slijedite ovaj pristup korak po korak kako biste suzili odabir najbolje vrste ležaja:

• Definirajte svoje opterećenje i brzinu: Izračunajte opterećenje ležaja u Newtonima ili funtama i očekivanu površinsku brzinu osovine. Izračunajte PV vrijednost i filtrirajte materijale ležajeva koji to ne mogu podnijeti.
• Odredite svoj temperaturni raspon: Saznajte minimalne i maksimalne temperature na koje će ležaj biti izložen tijekom rada i skladištenja. Ovo će odmah isključiti neke opcije polimera i usmjeriti vas prema vrstama na bazi grafita ili ugljika ako su temperature ekstremne.
• Procijenite okolinu: Hoće li ležaj biti izložen vlazi, kemikalijama, prašini ili zračenju? Okruženja za prehrambenu industriju trebaju materijale usklađene s FDA-om. Morsko okruženje daje prednost samopodmazujućim čahurama kompatibilnim s vodom. Kemijska postrojenja mogu zahtijevati PEEK ili druge kemijski otporne polimere.
• Provjerite vrstu kretanja: Je li gibanje kontinuirana rotacija, oscilacija ili linearno klizanje? Neki materijali za ležajeve - posebno PTFE kompoziti - najbolje rade u uvjetima osciliranja ili niske brzine nego kontinuirane rotacije velike brzine. Sinterirani brončani ležajevi prikladniji su za kontinuirane rotacijske primjene.
• Razmotrite svoju osovinu: Provjerite materijal, tvrdoću i završnu obradu svoje osovine. Ako je osovina mekana ili hrapava, uračunajte trošak pripreme ili obrade osovine prilikom usporedbe ukupnih troškova.
• Zatražite listove s podacima o materijalu i uzorke: Renomirani proizvođači ležajeva pružaju detaljne tehničke podatke uključujući PV ograničenja, koeficijente toplinske ekspanzije, tlačnu čvrstoću i grafikone kemijske kompatibilnosti. Zatražite probne uzorke za provjeru valjanosti prototipa prije nego što se posvetite masovnoj proizvodnji.

Dugoročna isplativost odlaska bez održavanja

Unaprijed cijena samopodmazujućih ležajeva ponekad je veća od standardnih brončanih čahura ili kugličnih ležajeva — ali ukupna slika troškova vlasništva izgleda sasvim drugačije ako uračunate rad na održavanju, troškove maziva, planirane zastoje i rizik od neplaniranih kvarova. U okruženjima velike količine proizvodnje ili teško dostupnim instalacijama, uklanjanje jednog intervala ponovnog podmazivanja može višestruko nadoknaditi premijski trošak ležaja.

Razmotrite pokretni sustav koji radi u tvornici za preradu hrane. Konvencionalni podmazani ležajevi u tom okruženju zahtijevaju redoviti pregled, ponovno podmazivanje i eventualnu zamjenu komponenti onečišćenih mašću. Jedan incident kontaminacije može rezultirati potpunim povlačenjem proizvoda. Prebacivanje na PTFE samopodmazujuće ležajeve bez održavanja u potpunosti eliminira rizik od kontaminacije i uklanja taj ležaj iz rasporeda održavanja — oslobađajući vrijeme za inženjering i sprječavajući skupa gašenja.

U offshore, rudarskim ili udaljenim infrastrukturnim aplikacijama, uštede su još dramatičnije. Kada svaki posjet održavanju zahtijeva prijevoz helikopterom ili sate putovanja, eliminacija zahtjeva za podmazivanjem s desetaka ležajnih točaka dovodi do vrlo značajnih operativnih ušteda tijekom višegodišnjeg životnog ciklusa opreme.

Završne misli

Samopodmazujući ležajevi razvili su se iz nišnog inženjerskog rješenja u glavni izbor u desecima industrija. Bilo da specificirate komponente za visokotemperaturnu industrijsku pećnicu, liniju za pakiranje hrane, automobilske šarke ili satelitski mehanizam, postoji samopodmazujući tip ležaja koji je projektiran za obavljanje posla — bez potrebe za pištoljem za podmazivanje. Ključ je razumijevanje tehničkih parametara koji upravljaju vašom specifičnom primjenom i njihovo usklađivanje s pravim materijalom i dizajnom. S tim usklađivanjem dobivate pouzdanu, dugotrajnu izvedbu s dramatično manjim ukupnim opterećenjem održavanja.
